جوشکاری گل میخ عرشه فولادی | روش اجرا، تنظیمات و کنترل کیفی

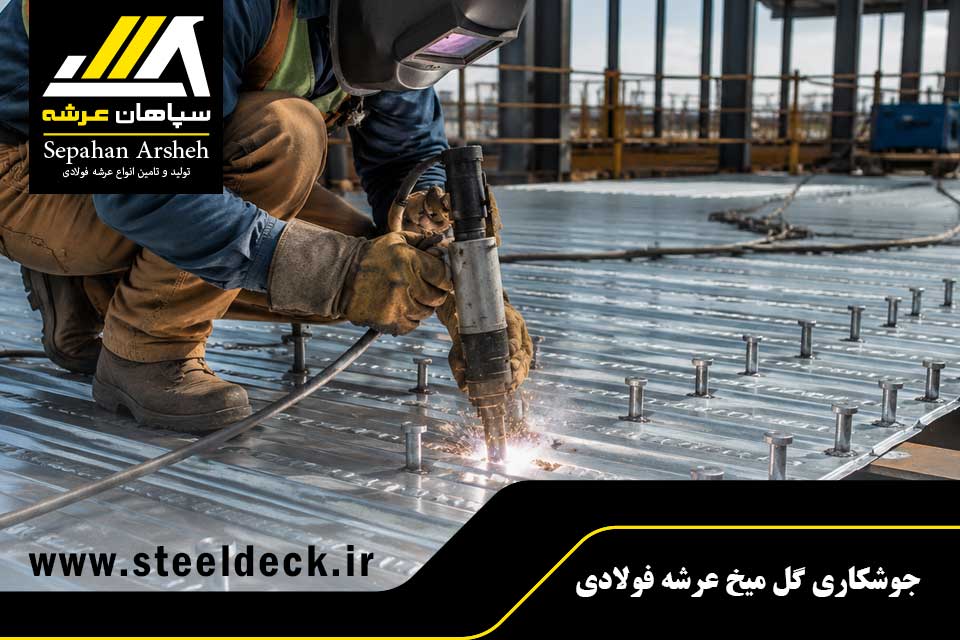

جوشکاری گل میخ عرشه فولادی مهم‌ترین مرحله اجرای سقف کامپوزیت محسوب می‌شود. کیفیت اتصال برشگیر به تیر فولادی مستقیماً بر ظرفیت انتقال نیروی برشی، عملکرد لرزه‌ای سازه و دوام سقف تأثیر می‌گذارد. در این فرآیند، گل میخ توسط دستگاه استاد ولدینگ (Stud Welding) و با استفاده از قوس الکتریکی به بال فوقانی تیر متصل می‌شود. هرگونه خطا در تنظیم آمپراژ، زمان جوش یا شرایط محیطی می‌تواند باعث کاهش مقاومت اتصال شود. به همین دلیل آشنایی کامل با اصول جوشکاری گل میخ عرشه فولادی برای مجریان، جوشکاران و ناظران فنی ضروری است.

معرفی محصول

گل میخ عرشه فولادی یا برشگیر (Shear Stud) قطعه‌ای فولادی است که برای ایجاد اتصال مکانیکی بین تیر فولادی و بتن سقف کامپوزیت استفاده می‌شود. این قطعه پس از جوشکاری، مانع لغزش بین دال بتنی و تیر شده و رفتار مرکب سازه را تضمین می‌کند.

معرفی شرکت سپاهان عرشه فولادی

شرکت سپاهان عرشه فولادی بزرگترین تولیدکننده انواع عرشه فولادی و تأمین‌کننده ورق عرشه فولادی و گل‌میخ فولادی در ایران است. این مجموعه با بهره‌گیری از تجهیزات مدرن تولید و کنترل کیفیت، محصولات مورد نیاز پروژه‌های ساختمانی، صنعتی و عمرانی را در سراسر کشور تأمین می‌کند.

تلفن دفتر تهران: 02157426

جوش گل میخ چه تفاوتی با جوش‌های معمول سازه‌ای دارد؟

جوشکاری گل میخ با جوشکاری الکترودی یا CO2 تفاوت‌های اساسی دارد. در جوش‌های معمولی اتصال بین دو قطعه فولادی ایجاد می‌شود، اما در جوش گل میخ اتصال نقطه‌ای بسیار مقاومی بین برشگیر و فلز پایه شکل می‌گیرد.

• زمان جوش کمتر از یک ثانیه است.
• نیازی به فلز پرکننده وجود ندارد.
• قوس الکتریکی به‌صورت کاملاً کنترل‌شده ایجاد می‌شود.
• حوضچه مذاب در مدت کوتاهی تشکیل و منجمد می‌شود.
• مقاومت اتصال بسیار بالا است.

برای آشنایی با عملکرد سازه‌ای این قطعه پیشنهاد می‌شود مقاله نقش گل میخ در سقف عرشه فولادی مطالعه شود.

دستگاه استاد ولدینگ (Stud Welding) و نحوه عملکرد آن

دستگاه استاد ولدینگ یا گل میخ زن عرشه فولادی یکی از تجهیزات تخصصی اجرای سقف کامپوزیت است. این دستگاه با ایجاد قوس الکتریکی بین گل میخ و تیر فولادی، عملیات جوش را در مدت بسیار کوتاه انجام می‌دهد.

اجزای اصلی دستگاه شامل موارد زیر است:

• منبع تغذیه DC
• گان یا تفنگ جوشکاری
• سیستم کنترل زمان
• کابل اتصال زمین
• سرامیک محافظ

جهت آشنایی کامل با این تجهیزات می‌توانید مقاله دستگاه گل میخ زن عرشه فولادی را مطالعه کنید.

مراحل اجرای جوشکاری گل میخ قدم به قدم

1. تمیزکاری سطح تیر فولادی و حذف زنگ‌زدگی، رنگ و آلودگی‌ها
2. تعیین محل دقیق نصب گل میخ‌ها طبق نقشه اجرایی
3. قرار دادن سرامیک محافظ روی گل میخ
4. تنظیم دستگاه استاد ولدینگ بر اساس قطر گل میخ
5. قرار دادن گان به‌صورت عمود بر سطح فلز پایه
6. ایجاد قوس الکتریکی و ذوب موضعی گل میخ و فلز پایه
7. اعمال فشار و فرو رفتن گل میخ در حوضچه مذاب
8. سرد شدن اتصال و جداسازی سرامیک
9. بازرسی چشمی و انجام آزمون‌های کنترل کیفیت

تنظیمات دقیق دستگاه: آمپراژ، زمان جوش، فشار

تنظیم صحیح پارامترهای دستگاه استاد ولدینگ نقش تعیین‌کننده‌ای در کیفیت جوش دارد.

قطر گل میخ	آمپراژ	زمان جوش	فشار گان
13 میلی‌متر	1200 تا 1400 آمپر	0.50 ثانیه	40 تا 60 نیوتن
16 میلی‌متر	1500 تا 1800 آمپر	0.65 ثانیه	60 تا 80 نیوتن
19 میلی‌متر	1800 تا 2200 آمپر	0.80 تا 1.00 ثانیه	80 تا 120 نیوتن
22 میلی‌متر	2200 تا 2600 آمپر	1.00 تا 1.20 ثانیه	120 تا 150 نیوتن

مقادیر فوق بسته به مدل دستگاه و شرایط پروژه ممکن است اندکی تغییر داشته باشند.

نقش سرامیک محافظ در جوشکاری گل میخ

سرامیک محافظ یکی از اجزای ضروری فرآیند Stud Welding است. این قطعه در اطراف محل جوش قرار گرفته و نقش مهمی در تشکیل اتصال استاندارد دارد.

• حفظ حرارت حوضچه مذاب
• جلوگیری از پاشش مذاب
• شکل‌دهی یکنواخت گرده جوش
• محافظت از قوس الکتریکی در برابر هوا
• افزایش کیفیت اتصال

عدم استفاده از سرامیک باعث افت کیفیت جوش و کاهش مقاومت برشگیر خواهد شد.

شرایط ممنوعه جوشکاری: دما، رطوبت، باد

جوشکاری گل میخ باید در شرایط محیطی مناسب انجام شود. برخی شرایط می‌توانند کیفیت اتصال را به شدت کاهش دهند.

• دمای محیط کمتر از 18- درجه سانتی‌گراد: جوشکاری ممنوع
• دمای فلز پایه کمتر از 0 درجه: نیاز به پیش‌گرمایش
• رطوبت نسبی بالاتر از 90 درصد: ممنوع
• بارندگی مستقیم: ممنوع
• سرعت باد بیشتر از 16 کیلومتر بر ساعت بدون حفاظ: ممنوع

وجود رطوبت روی ورق گالوانیزه یا تیر فولادی می‌تواند باعث ایجاد تخلخل در جوش شود.

آزمون‌های کنترل کیفیت جوش گل میخ (Bend Test، Torque Test)

پس از اجرای جوشکاری گل میخ عرشه فولادی باید آزمون‌های کنترل کیفیت انجام شود.

Bend Test

در این آزمون گل میخ تا زاویه حدود 30 درجه خم می‌شود. اگر ترک یا شکست در محل اتصال مشاهده نشود، جوش قابل قبول است.

Torque Test

در این آزمون با اعمال گشتاور مشخص، استحکام اتصال بررسی می‌شود. این روش بیشتر برای گل میخ‌های رزوه‌دار کاربرد دارد.

علاوه بر این آزمون‌ها، بازرسی چشمی نیز انجام می‌شود:

• بررسی پیوستگی گرده جوش
• کنترل یکنواختی مذاب
• بررسی عمود بودن گل میخ
• کنترل ابعاد جوش

عیوب رایج جوش گل میخ و روش ترمیم

عیب	علت	راه‌حل
عدم تشکیل کامل گرده جوش	آمپراژ پایین	تنظیم مجدد دستگاه
تخلخل جوش	رطوبت یا آلودگی سطح	خشک کردن و تمیزکاری
کج شدن گل میخ	قرارگیری نامناسب گان	اصلاح موقعیت نصب
سوختگی بیش از حد	آمپراژ بالا یا زمان زیاد	کاهش پارامترهای جوش
ترک در محل اتصال	سرد شدن سریع یا فولاد نامناسب	حذف گل میخ و جوش مجدد
جوش ناقص روی فلز پایه	زنگ‌زدگی یا رنگ سطح	سندبلاست یا سنگ‌زنی سطح

ویژگی های جوش استاندارد گل میخ

• تشکیل کامل گرده جوش 360 درجه
• عدم وجود ترک و تخلخل
• استحکام بالا در آزمون خم
• پیوستگی کامل با فلز پایه
• عمود بودن گل میخ نسبت به سطح تیر

جدول مشخصات فنی گل میخ

مشخصه	مقدار
قطر استاندارد	19 میلی‌متر
ارتفاع متداول	100 تا 125 میلی‌متر
حداقل تنش تسلیم	345 MPa
حداقل مقاومت کششی	415 MPa

مزایا و کاربرد

• اجرای سقف کامپوزیت
• افزایش ظرفیت انتقال نیروی برشی
• کاهش وزن سازه
• افزایش سرعت اجرا
• حذف بسیاری از عملیات جوشکاری سنتی
• افزایش مقاومت لرزه‌ای ساختمان

چرا شرکت سپاهان عرشه فولادی؟

• بزرگترین تولیدکننده عرشه فولادی کشور
• تأمین گل میخ استاندارد
• ارائه مشاوره فنی تخصصی
• کنترل کیفیت محصولات
• ارسال سریع به سراسر ایران
• پشتیبانی مهندسی پروژه‌ها

سوالات متداول

بهترین قطر گل میخ برای سقف عرشه فولادی چیست؟

رایج‌ترین قطر مورد استفاده در پروژه‌های ساختمانی 19 میلی‌متر است.

آیا جوشکاری گل میخ روی ورق گالوانیزه امکان‌پذیر است؟

بله. دستگاه استاد ولدینگ برای جوش از روی ورق عرشه فولادی گالوانیزه طراحی شده است.

آزمون Bend Test چه چیزی را بررسی می‌کند؟

این آزمون مقاومت و پیوستگی اتصال جوش را از طریق خم کردن گل میخ ارزیابی می‌کند.

در چه دمایی جوشکاری گل میخ ممنوع است؟

در دمای کمتر از 18- درجه سانتی‌گراد انجام جوشکاری مجاز نیست.

سرامیک محافظ چه وظیفه‌ای دارد؟

سرامیک باعث حفظ حوضچه مذاب، کنترل شکل جوش و افزایش کیفیت اتصال می‌شود.

جوشکاری گل میخ عرشه فولادی یکی از حساس‌ترین مراحل اجرای سقف کامپوزیت است. تنظیم صحیح آمپراژ، زمان جوش، استفاده از سرامیک محافظ و انجام آزمون‌های کنترل کیفیت مانند Bend Test و Torque Test نقش مهمی در دستیابی به اتصال استاندارد دارند. اجرای اصولی این فرآیند موجب افزایش ایمنی، دوام و عملکرد سازه در طول عمر بهره‌برداری خواهد شد.
